Ну да, несложно догадаться, размещаются материалы по необычным проектам судов.
Необычность судна может заключаться в следующих параметрах, а также их сочетаниях:
  • форма (круглый, квадратный, треугольный, форма надстройки и тп)
  • размер (очень маленький)
  • назначение (не массового назначения)
Все кроме цвета, т.е. розовые контейнеровозы ONE, не подходят. В тоже время серия сейсмиков Ramform вполне подходит, необычно, не массово.

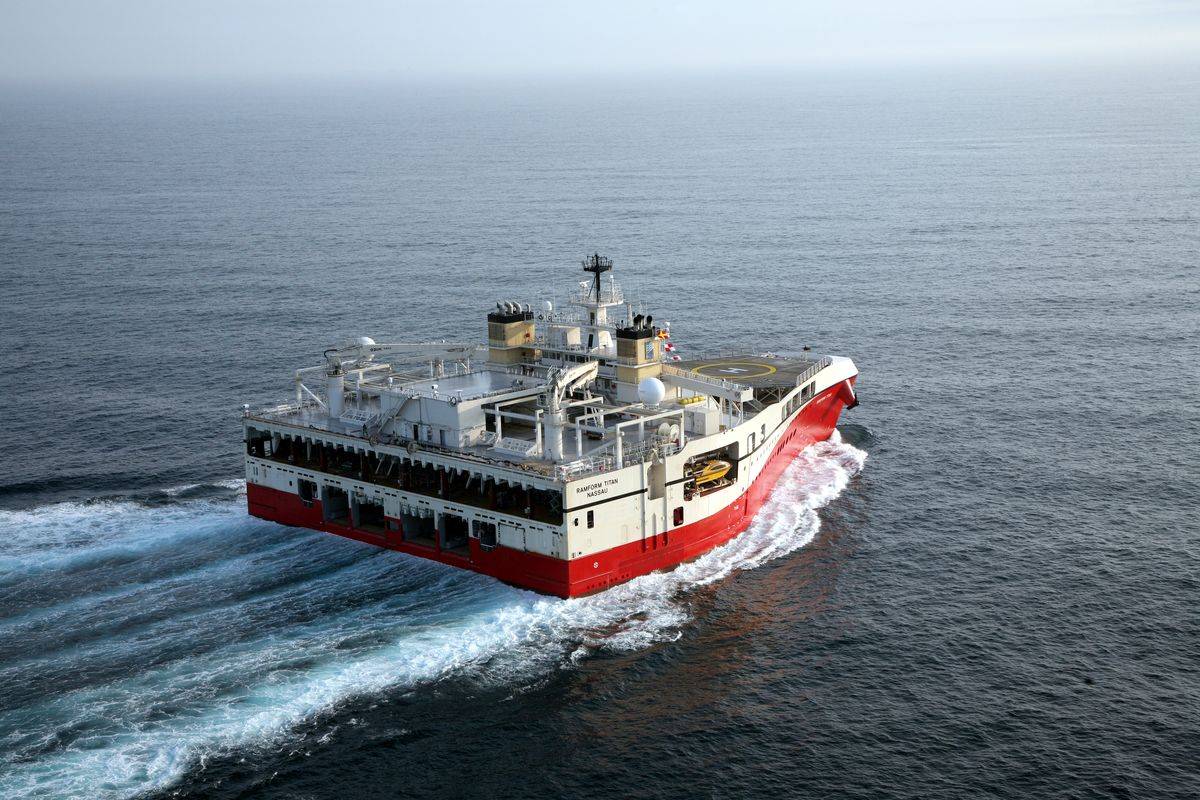

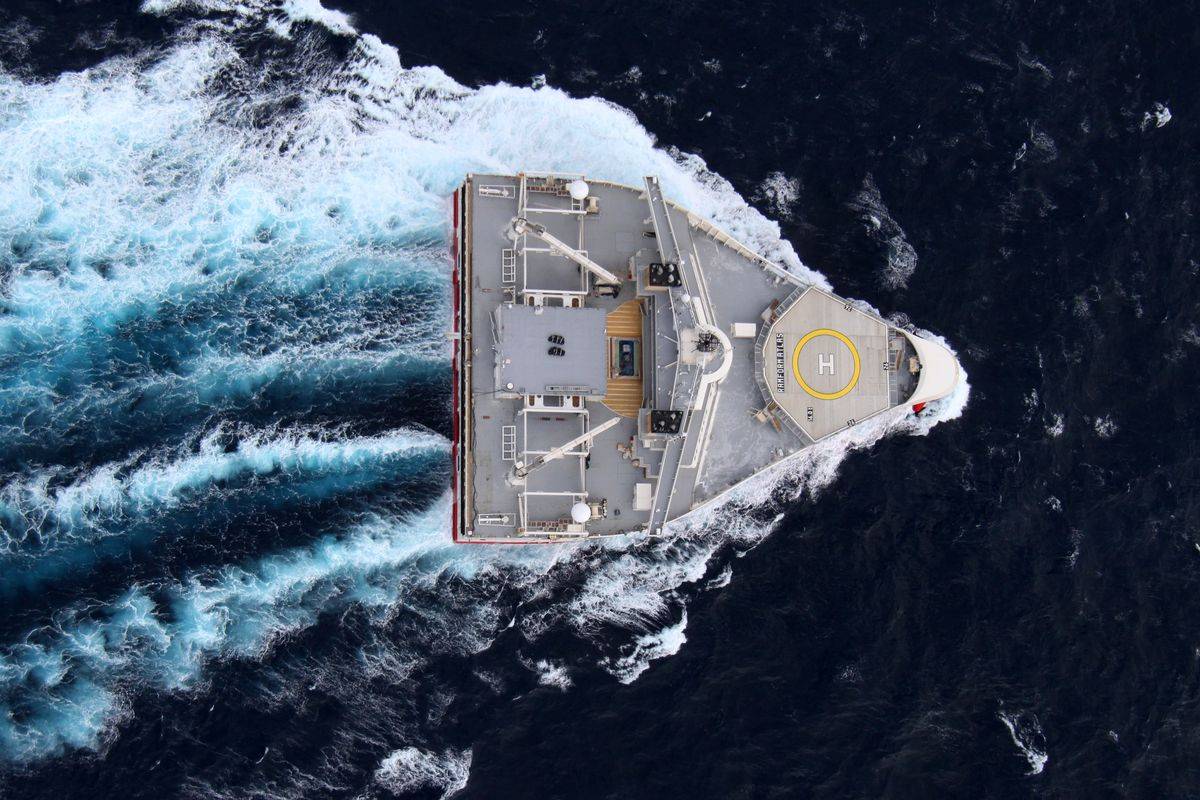

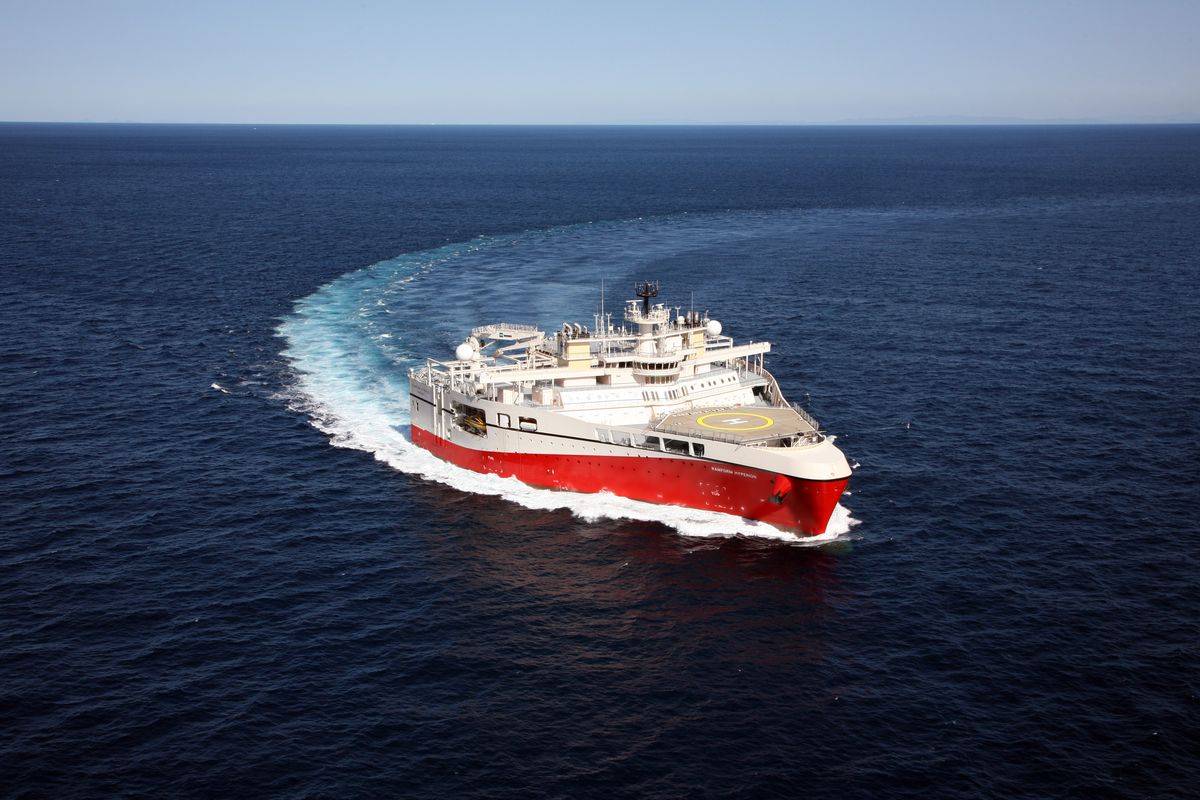

Внешний вид НИС Ramform Atlas / (c) PGS

Как-то так.


Orion

Administrator
Команда форума
Круглый буксир "Umemaru"

Новость "баян", но такой баян, что даже забыл :)

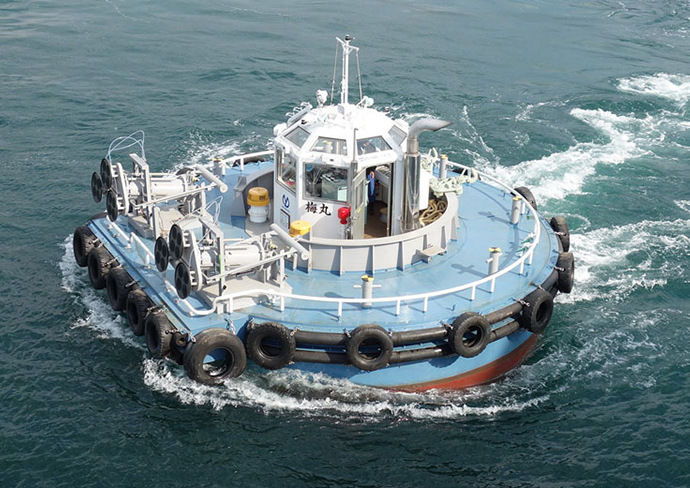

Umemaru tugboat.jpg
Круглый буксир "Умемару" (Umemaru) / (c) www.dock.co.jp/info/2760


Являясь кораблем года по версии некой JASNOE (The Japan Society of Naval Architects and Ocean Engineers), круглый буксир удосужился получить коротенький абзац о себе:
This unique round shaped tugboat was created through a totally new concept of externally attaching a full slewing thruster to a towed ship. It can be easily operated by this single-lever-controlled slewing thruster. Adsorption equipment can eliminate the tug line, saving 2 workmen from handling ropes.
JASNOE https://www.jasnaoe.or.jp/en/soy/2016.html

Концепция буксира (перевод с японского):
"Umemaru" основан на нашем подходе "Я хочу изменить текущую ситуацию и внести свой вклад в развитие отрасли и общества" с творческим подходом и духом вызова, который не ограничен общепринятыми концепциями. Это символ.

Круглой форме корпуса буксир обязан замыслу создателю концепции о превращении буксира в азимутальное подруливающие устройство после парковки к буксируемому объекту. Метод крепления пневматический (присоска), таким образом нет необходимости подавать буксирный конец, что позволит уменьшить экипаж в условиях демографического старения населения. То есть экипаж должен быть один человек, но реальность оказалось иначе и матрос на палубе таки присутствует для работы с буксирным гаком.

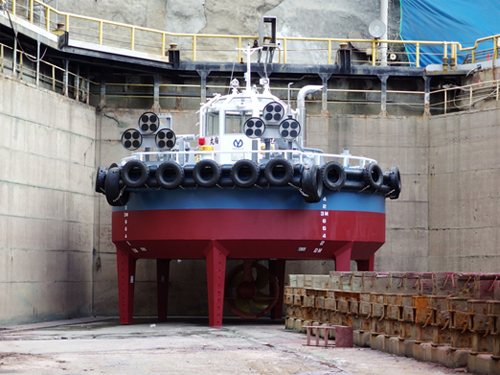

Umemaru в сухом доке / https://funegasuki.exblog.jp/25778224/

Некоторые доступные данные судна "Umemaru":
  • Тип судна Буксир
  • Судовладелец Mukojima Dock Co., Ltd.
  • Судоверфь Honwara Shipbuilding Co., Ltd.
  • L × B × D-d 8,00м × 8,00 м × 4,35 м–3,1 м
  • Общий тоннаж 19 тонн
  • Скорость 6,3 узла

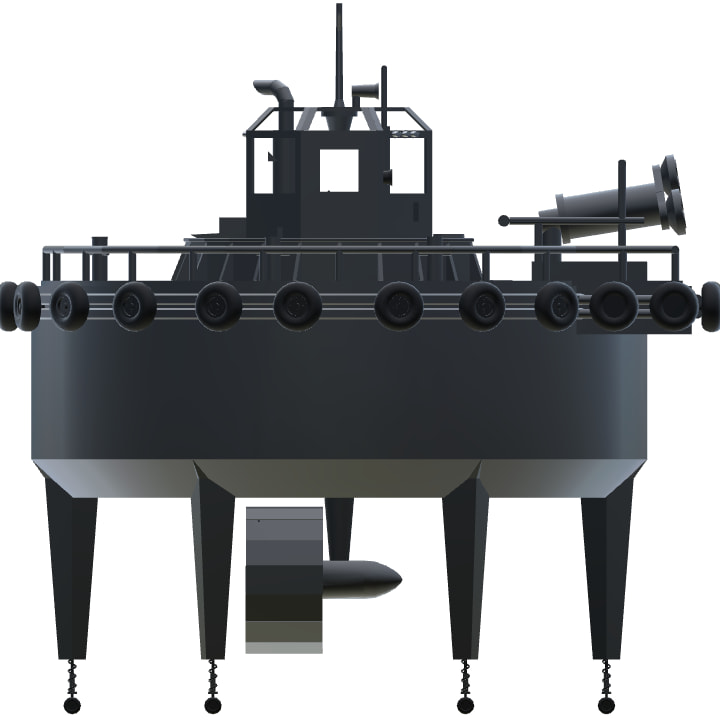

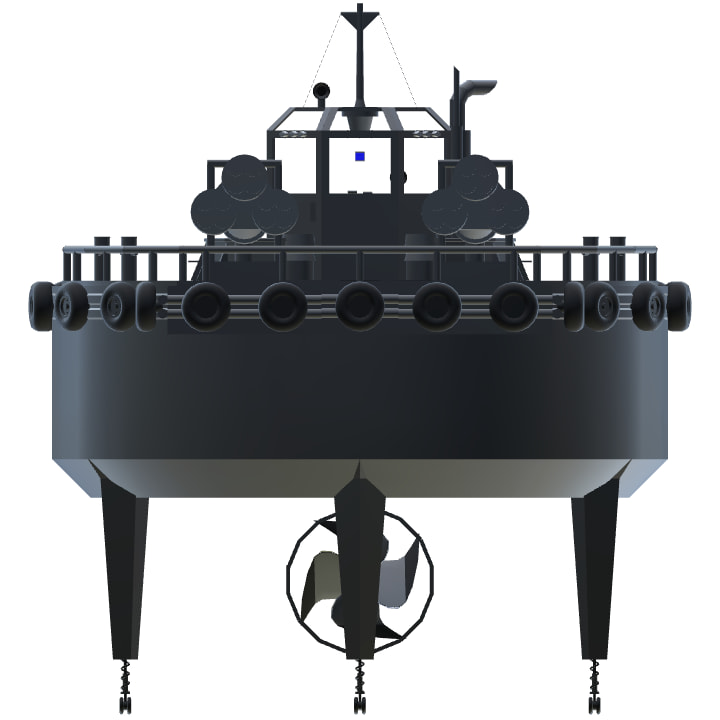

Общий вид буксира:
umemaru view 2.jpgumemaru view.jpg
в 3Д:

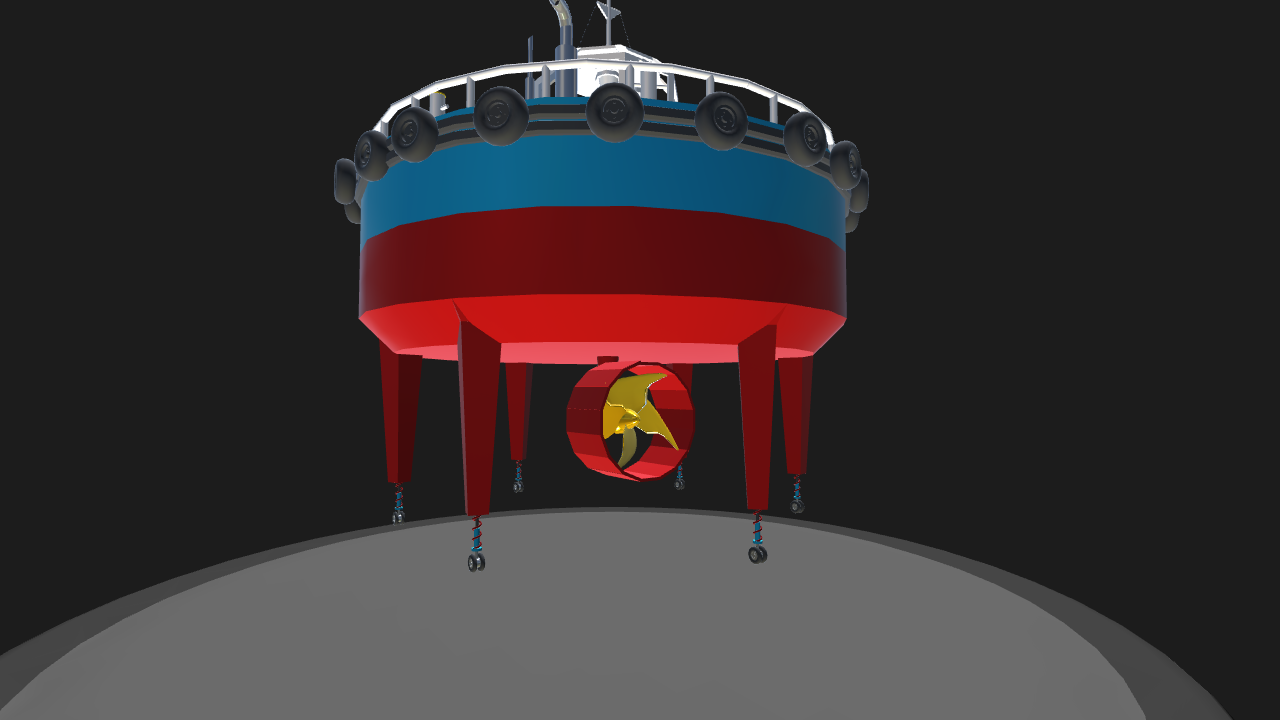

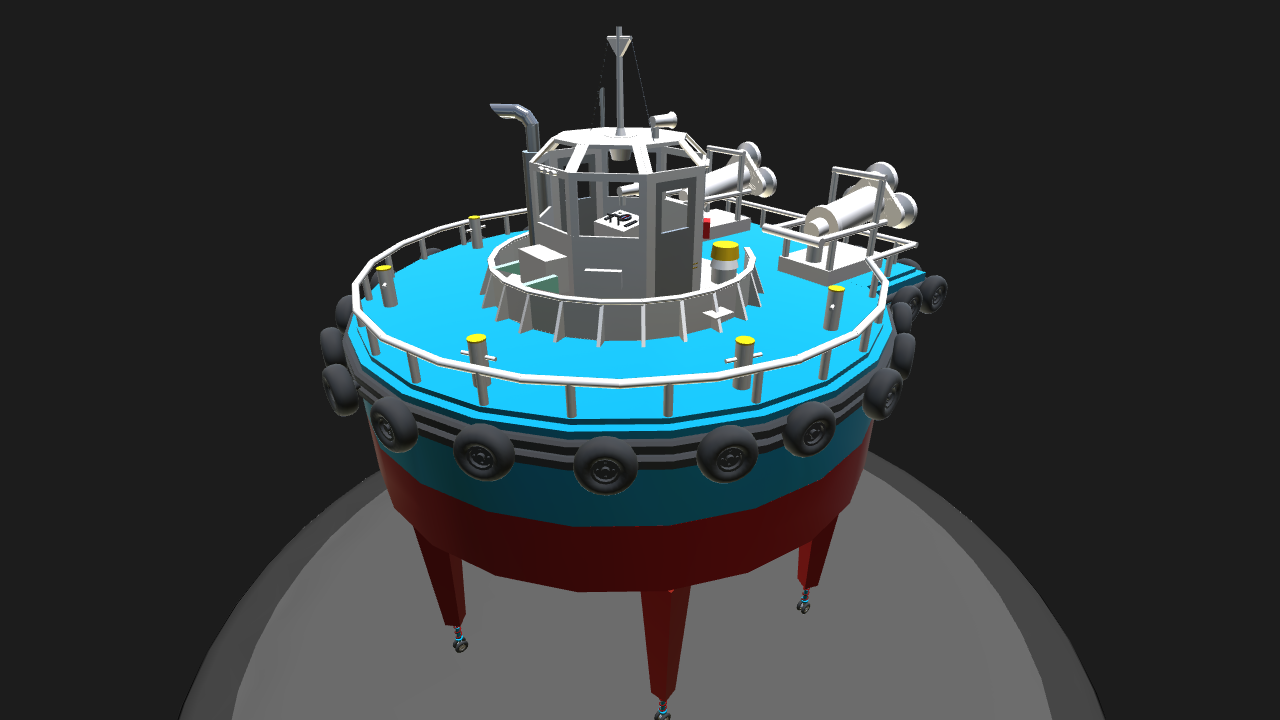

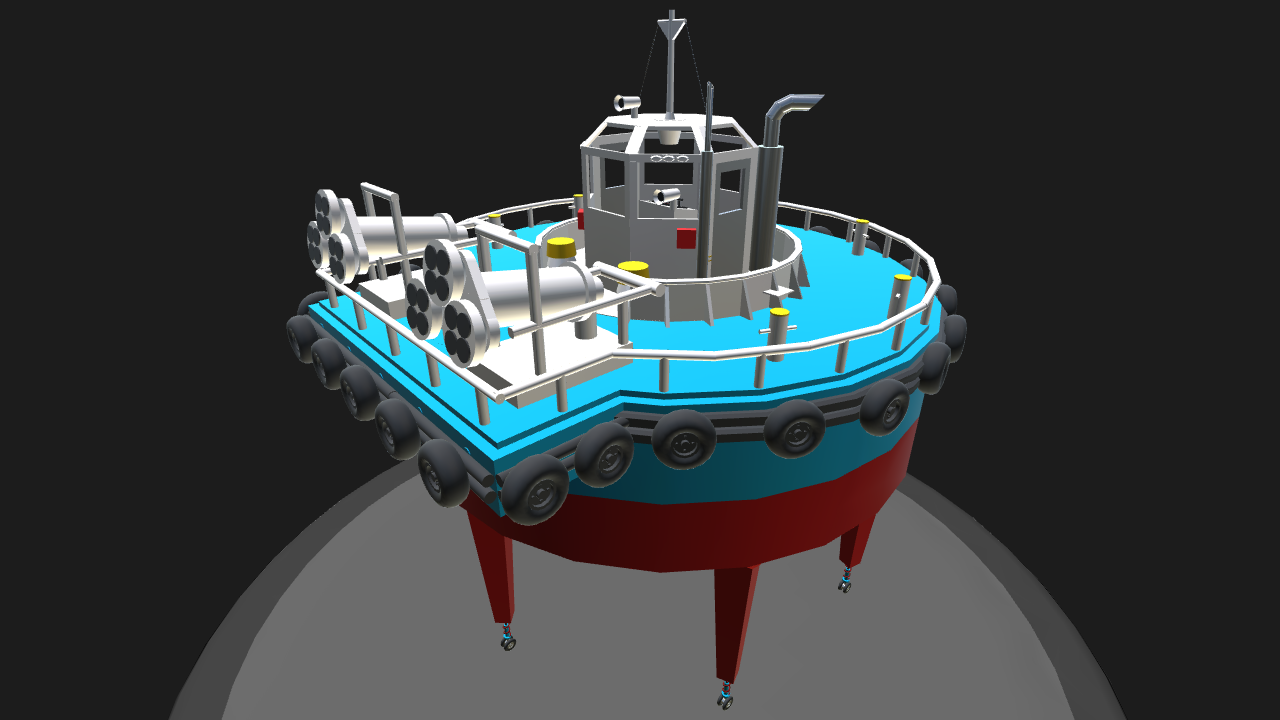

umemaru.pngumemaru absorb.pngumemaru thruster.png
Рендер буксира Umemaru / (c) https://www.simpleplanes.com/a/284361/Japanese-Tugboat-UMEMARU

Если думаете, что это единственный круглое судно, то поищите "круглые броненосцы".

Работа буксир Umemaru с пневматическим швартовым устройством у борта:

Последнее редактирование:

Orion

Administrator
Команда форума
Подборка роликов с круглым буксиром Umemaru

Швартовка судна:

На переходе:

Сверху
